Voici comment créer un périphérique jeu compatible avec le logiciel Fanaleds.

Ce tutoriel est dédié aux cartes TTB_02 (embarquée sur le volant) et au Leo24Dongle (branché au PC).

Pour le branchement sur les différentes roues Fanatec, vous trouverez des informations sur le github de Darknao.


Sommaire

Carte embarquée sur une roue Fanatec, version USB

Utilisez le design TBB_02_v1.2_CSW_USB.


Carte embarquée sur une roue Fanatec, version Radio

Utilisez le design TBB_02_v1.2_CSW_Radio.

le module radio nRF24 est connecté sur les pins CE = D14 et CS = D15, le connecteur Fanatec est connecté sur CS = D10.

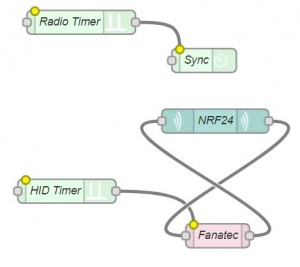

Vous devriez avoir maintenant ceci :

TBB 02 Fanatec Radio.jpg

Exportez et téléversez sur le Teensy + TBB_02.


Carte embarquée sur une roue custom, version Radio

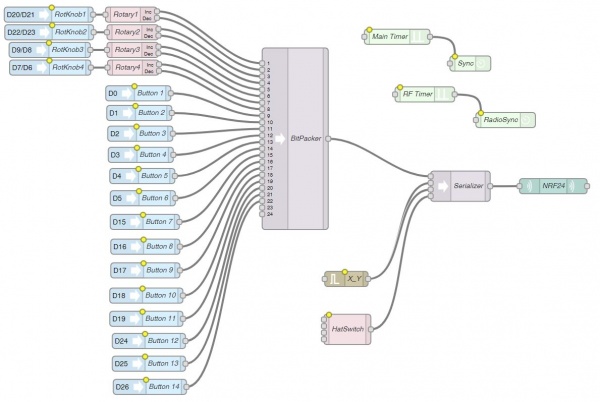

Pour la carte TBB_01 : Importez le fichier TBB_01_DTM_Wheel_32 dans Node Blue.

Le module radio nRF24 est connecté sur les pins CE = D14 et CS = D10.


TBB 01 DTM Wheel 32.jpg

Ceci n'est qu'un exemple, adaptez le à votre configuration de boutons, encodeurs, etc.

Il est important d'avoir 32 octets comme taille de paquet dans le module nRF24, et que les paquets soient constitués de la façon suivante :

- 3 octets pour 24 boutons.

- 1 octet pour l'axe analogique 8 bits X

- 1 octet pour l'axe analogique 8 bits Y

- 4 bits pour le bouton directionnel (hat)


Exportez et téléversez sur le Teensy + TBB_0x.


Leo24Dongle, version Radio

Le dongle va communiquer avec la roue et être vu coté PC comme un périphérique de jeu:

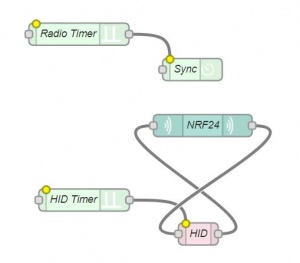

Utilisez le design Leo24_CSW.txt dans Node Blue.

Pour la carte Leo24Dongle, le module radio nRF24 est connecté sur les pins CE = D10 et CS = 11 avec des paquets de 32 octets.

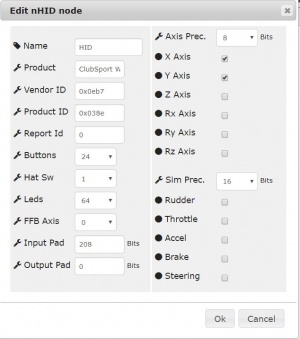

Le module HID est configuré pour avoir 24 boutons, un hat switch, et 2 axes analogiques sur 8 bits X et Y en entrée. En sortie il y a l'équivalent de 64 Leds pour les afficheurs embarqués et les moteurs vibrants. Pour que le volant soit reconnu par Fanaleds, il faut aussi configurer les paramètres "Vendor Id", "Product Id" et "Input Pad" :


Fanatec hid prop.jpg


Exportez et téléversez sur le Leo24Dongle, le dongle va être reconnue comme un périphérique de jeu. Ouvrez le gestionnaire de périphériques (par exemple en exécutant joy.cpl), vérifier que les boutons, les axes et l'encodeur fonctionnent.

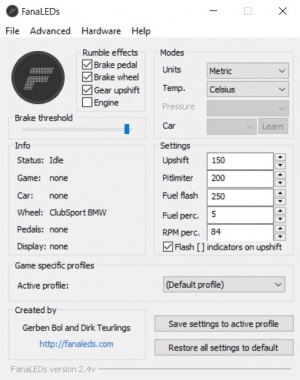

Lancez Fanaleds, le volant doit vibrer et afficher "Fanaleds" en scrolling. Le type de roue devrait être reconnu dans Fanaleds :
